ZJ減速機

  ZJ減速機是軸線曲折布置的平行軸、漸開線圓柱齒輪減速機。
  工作條件：減速機最高輸入轉速為1500r/min，可以雙向旋轉，也可以單向旋轉；減速機工作環(huán)境溫度為-20～40℃。低于0℃時，啟動前潤滑油應加熱。
  ZJ減速機按輸出軸旋轉方向分為單向旋轉（帶逆止裝置）和雙向旋轉；按端蓋型式分為悶蓋和通蓋；按聯(lián)接方式分為鍵聯(lián)接和漲圈聯(lián)接；按輸入軸裝配型式分為左裝和右裝。

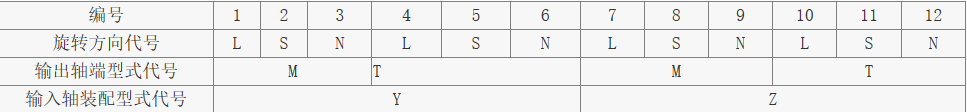

ZJ減速機的型式及代號

ZJ型軸裝式圓柱齒輪減速機尺寸

型號	a	b	c	d	e	f		g	h	dz	dw	b′	D1	b1
						最大	最小
ZJ63	490	149	335	42	280	416	310	88	285	35	55	6h9	45	14
													50	14
													55	16
ZJ100	550	174	385	47	315	416	310	88	334	40	70	10h9	55	16
													60	18
													65	18
													70	20
ZJ160	675	198	465	58	395	582	390	100	348	45	70	12h9	55	16
													60	18
													65	18
													70	20
ZJ250	750	223	530	63	420	582	390	100	382	50	90	12h9	70	20
													80	22
													90	25
ZJ400	900	274	620	73	495	690	470	125	449	60	110	16h9	90	25
													100	28
													110	28
ZJ630	995	298	680	84	545	690	470	125	487	65	110	16h9	90	25
													100	28
													110	28

ZJ型軸裝式圓柱齒輪減速機主要參數

型號	ZJ63	ZJ100	ZJ160	ZJ250	ZJ400	ZJ630
公稱輸出轉矩/N·m	630	1000	1600	2500	4000	6300
額定逆止力矩/N·m	1000	1600	2500	4000	6300	10000
質量/kg	78	108	163	230	320	470
公稱傳動比	10,11.2,12.5,14,16,18,20,22.4,25,28,31.5,35.5,40
